Особенности

· яркая светодиодная матрица
· нечувствительность к помехам от другой бортовой аппаратуры
· очень низкое минимальное измеряемое напряжение (3,2 В), работоспособность индикатора сохраняется при 2 В
· возможность калибровки на произвольное напряжение бортовой сети
· надежная конструкция

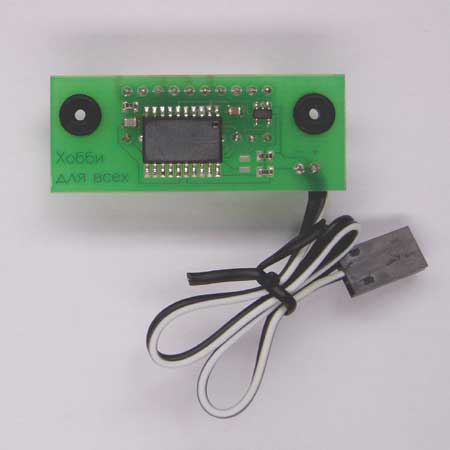

· крепежные отверстия с вибропоглощающими втулками для установки на модель

Общие сведения

  Универсальный индикатор бортового питания представляет собой компактный и легкий специализированный вольтметр, предназначенный для контроля напряжения бортовой аккумуляторной батареи модели. При включении питания загорается сегмент, соответствующий текущему напряжению аккумуляторной батареи. При этом крайний правый сегмент индикатора (зеленый) соответствует напряжению полностью зараженной батареи (5,2 В для 4,8 В сети и 6,5 В для 6 В сети), а крайний левый – напряжению, на 30% меньшему. Если напряжение снижается ниже этой границы, начинают мигать три крайних левых сегмента.
   Благодаря алгоритму подавления помех на матрице не отображаются всплески напряжения, возникающие из-за работы рулевых машинок, что позволяет более точно контролировать заряд батареи.

Калибровка

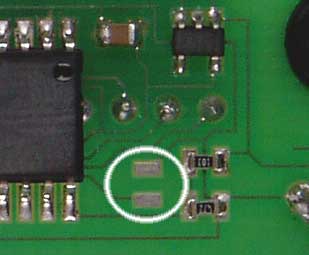

  Индикатор поставляется откалиброванным для работы с одним из двух стандартных напряжений бортовой аккумуляторной батареи. Если Вы используете аккумулятор с другим рабочим напряжением, или приобрели индикатор в виде набора для самостоятельной сборки, необходимо провести процедуру калибровки. Для этого необходимо подключить индикатор к любому регулируемому источнику питания с напряжением, равным напряжению заряженной батареи (для NiCd или NiMH аккумуляторов оно рассчитывается, как 1,3 В * кол-во аккумуляторов в батарее), и кратковременно замкнуть два контакта (см. фото) любым проводящим предметом (например, пинцетом). При этом напряжение калибровки не может быть меньше 4 В. После этого можно подключать индикатор к контролируемой батарее.

Рекомендации по использованию.

Индикатор устанавливается на борт модели так, чтобы его было хорошо видно со стороны (исключение составляют копийные модели). При использовании сверхъяркой матрицы появляется возможность контроля напряжения бортовой батареи даже во время полета, поскольку индикация заметна на значительном расстоянии даже в солнечный день.

Технические характеристики

Диапазон измеряемого напряжения                                                                    3,2 – 10 В
Потребляемый ток                                                                                                    20 мА (28 мА max)
Температура окружающей среды                                                                         –45 – +85 С
Относительная влажность                                                                                    100% (допускается попадание влаги)
Габаритные размеры (ДхШхВ)                                                                                48х19х18 мм
Вес                                                                                                                                  8 г
